詳細設計書

主にUnreal Engineの設定内容を記載する

1. Unreal Engineフォルダ構造

• 📁 Content
  • 📁 Blueprints(Blueprintクラスのオブジェクトを配置)
    • Actor
      • Ball_BP
      • Balldestroyer_BP
      • Brick_BP
    • Widget
      • LocalMultiplayerMenu_WB
      • ModeSelect_WB
      • PlayerHud_WB
      • TitleMenu_WB
      • Win_WB
    • Pawn
      • Paddle_Client_BP
      • Paddle_Host_BP
    • PlayerController
      • PaddleController_BP
    • GameModeBase
      • Smashbrickers_gamemode
      • Smashbrickers_gamemode_1P
    • GameInstance
      • SoundGameInstance
    • BluePrintFunctionLibrary
      • UI_FunctionLibrary
  • 📁 Input
    • Input Action
      • Move_IA
    • Input Mapping Context
      • Smachbrickers_IMC
  • 📁 Maps（レベルのファイルを配置）
    • level_1P
    • level_2P
    • mode_select_menu
    • title_menu
    • twoplayer_mode_menu
  • 📁 Materials
    • Material
      • Glow_Mat
      • Master_Mat
      • Unlit_Mat
    • Material Instance Constant
      • Blueglowing_Mat
      • Green_Inst
      • Red_Inst
      • Yellow_Inst
    • Physical Material
      • Bounce_Mat
  • 📁 Sounds(ゲーム内BGM,SEの音源を配置)
    • Button_Sound_Effect_10.mp3
      • 音源取得元: 効果音ラボ
        • 決定ボタンを押す10 ゲームのスキル取得演出
      • メニューなどのボタンクリック音
    • Combat_Sound_Effect_4.mp3
      • ブロックの破壊音
    • Cursor_Move_Sound.mp3
      • ボールが壁やパドルに当たった時の音
    • Future_BGM.mp3
      • タイトルメニュー画面のBGM
    • MusMus-BGM-076.mp3
      • 音源取得元: フリーBGM・音楽素材MusMus
        • ヒーローズ
      • ローカル２人対戦画面のBGM
    • MusMus-BGM-085.mp3
      • 音源取得元: フリーBGM・音楽素材MusMus
        • 「思考」 DBD file No.08
      • １人プレイ画面のBGM
    • MusMus-BGM-115.mp3
      • 音源取得元: フリーBGM・音楽素材MusMus
        • 隠密ファンク
      • プレイモード選択画面、ローカル２人対戦メニュー画面のBGM

2. 各オブジェクトの設定

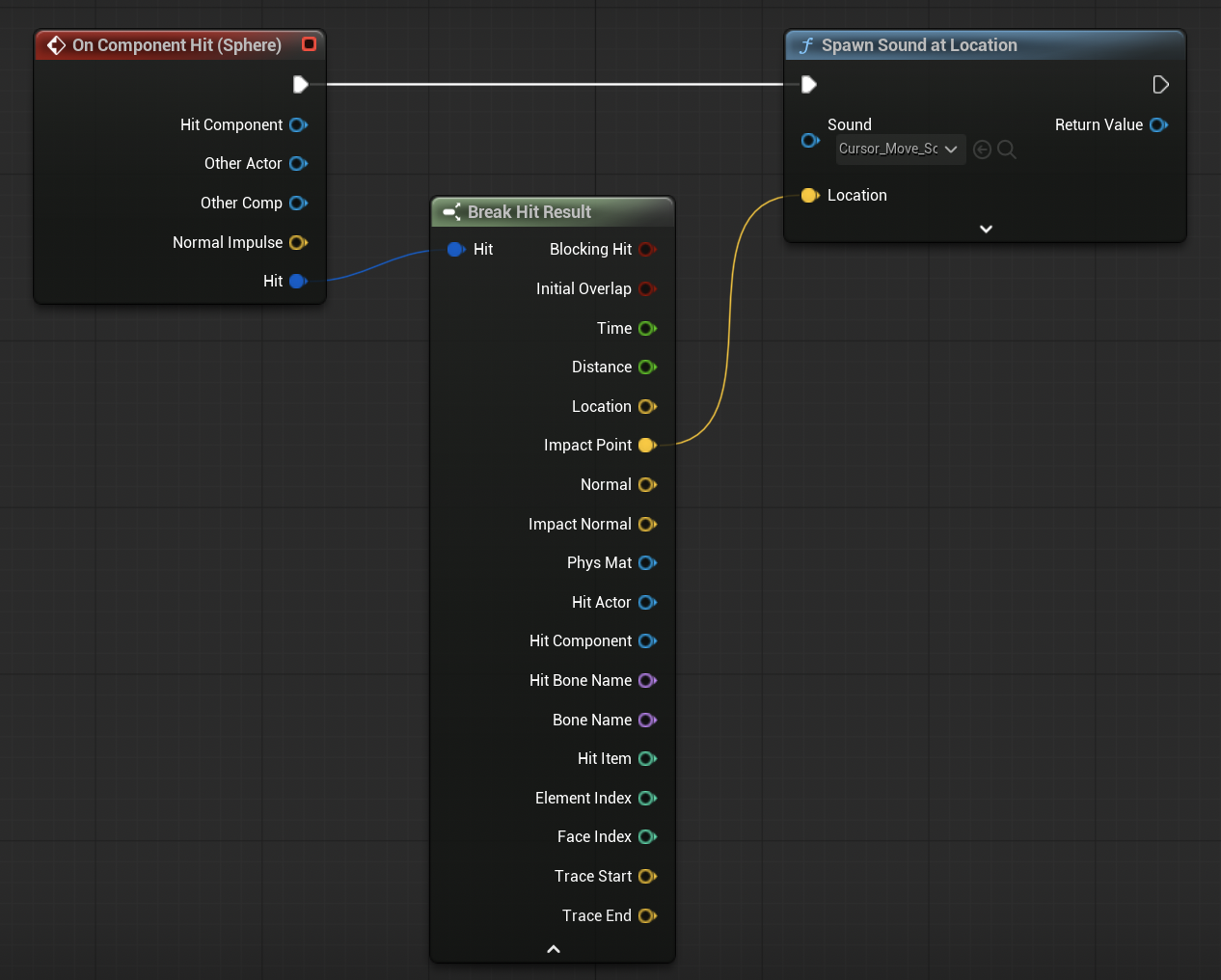

Blueprints/Actor/Ball_BP

EventGraph

• UML - シーケンス図

Components

Class Defauls - Details - Show Only Modified Properties

• Ball_BP(Self)

• Sphere

• ProjectileMovement

---

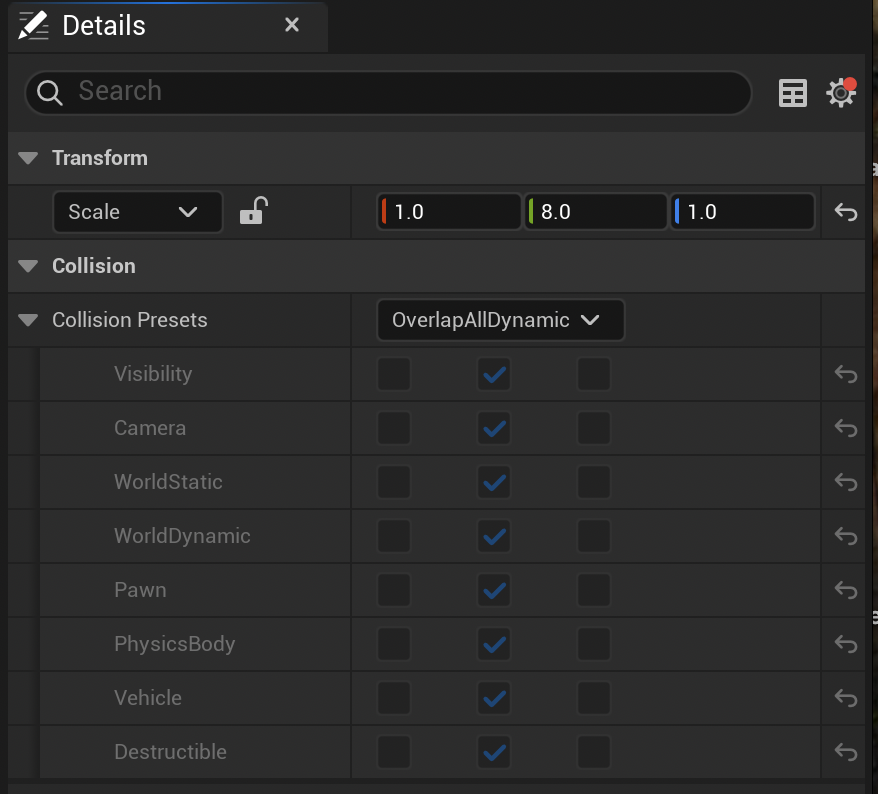

Blueprints/Actor/Balldestroyer_BP

EventGraph

• UML - アクティビティ図

Components

Class Defauls - Details - Show Only Modified Properties

• Box

---

Blueprints/Actor/Brick_BP

EventGraph

• UML - アクティビティ図

• updatebrickcolor

• UML - アクティビティ図

Components

Class Defauls - Details - Show Only Modified Properties

• Brick_BP(Self)

• Brick_BP

---

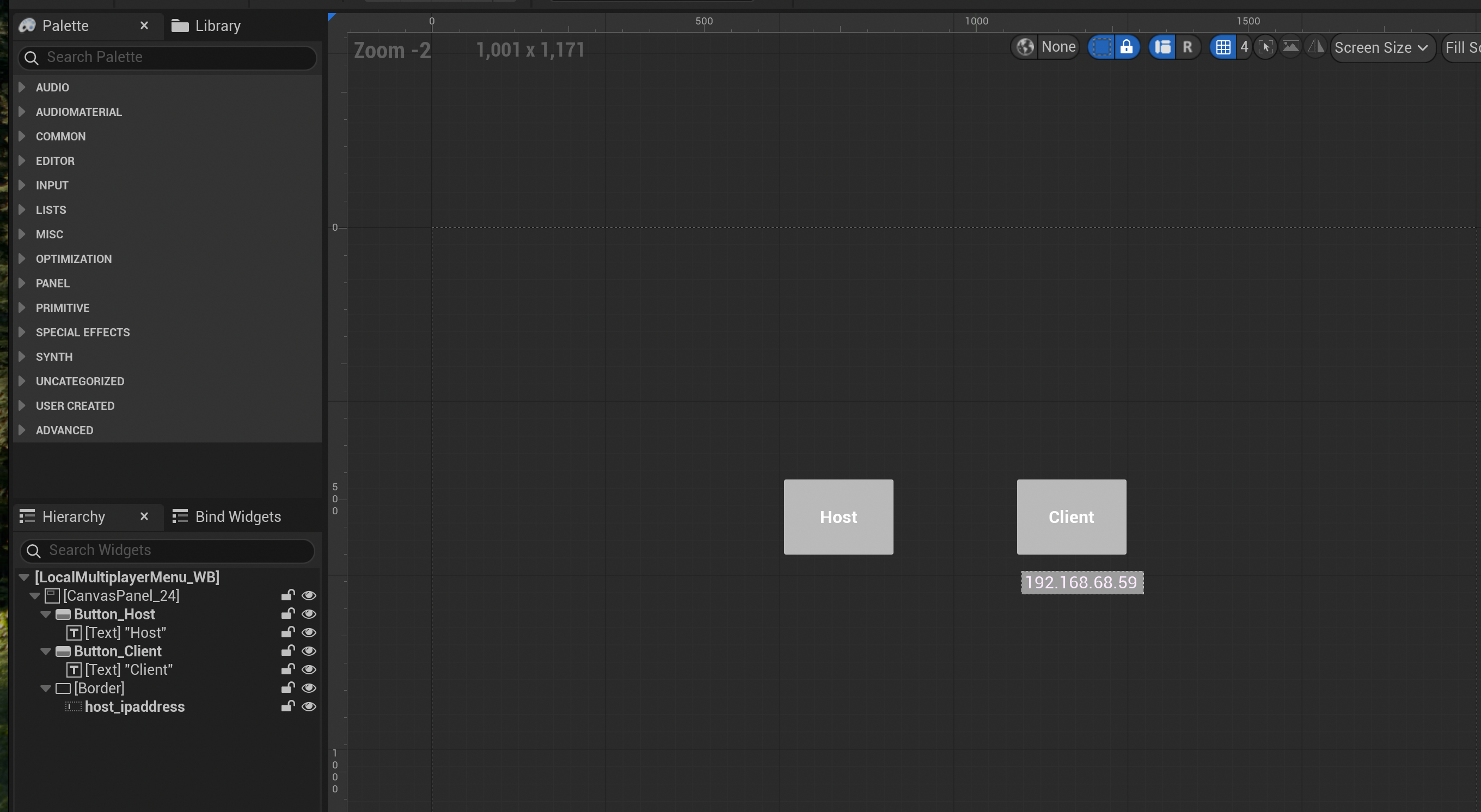

Blueprints/Widget/LocalMultiplayerMenu_WB

Designer

EventGraph

---

Blueprints/Widget/ModeSelect_WB

Designer

EventGraph

---

Blueprints/Widget/PlayerHud_WB

Designer

EventGraph

設定なし

---

Blueprints/Widget/TitleMenu_WB

Designer

EventGraph

---

Blueprints/Widget/Win_WB

Designer

EventGraph

---

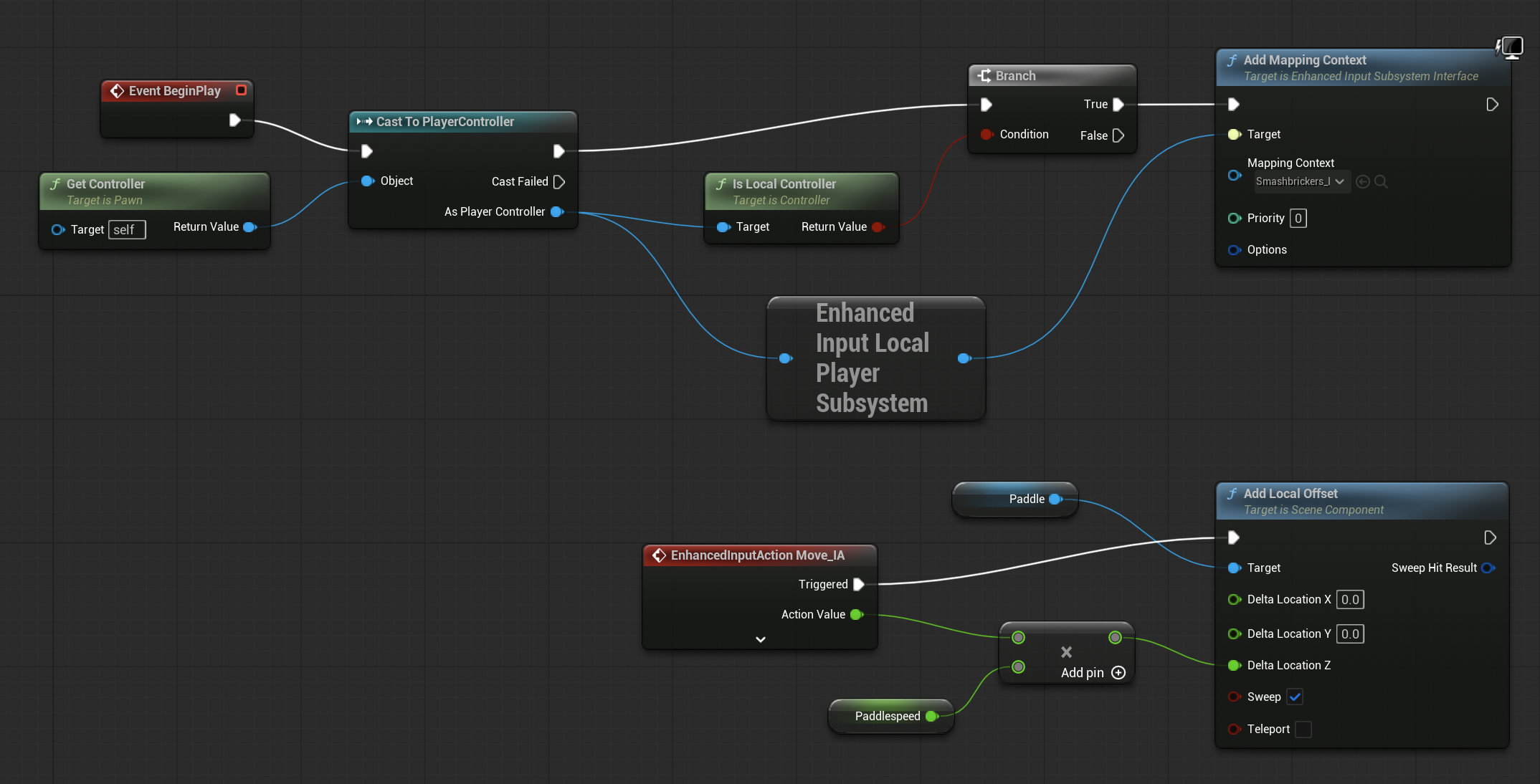

Blueprints/Pawn/Paddle_Client_BP

EventGraph

• UML - アクティビティ図

Components

Class Defauls - Details - Show Only Modified Properties

---

Blueprints/Pawn/Paddle_Host_BP

EventGraph

• UML - アクティビティ図

Components

Class Defauls - Details - Show Only Modified Properties

---

Blueprints/PlayerController/PaddleController_BP

EventGraph

• UML - アクティビティ図

---

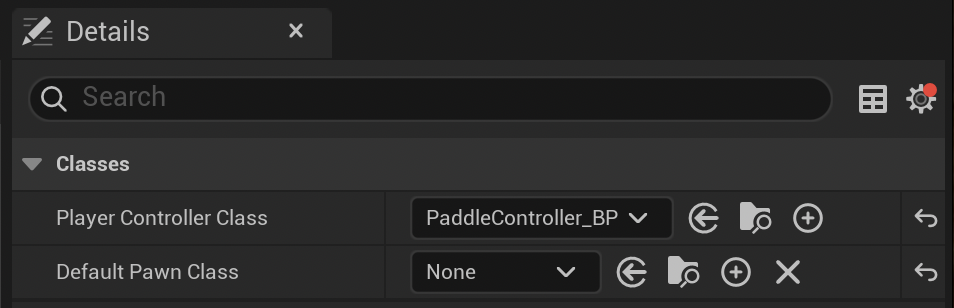

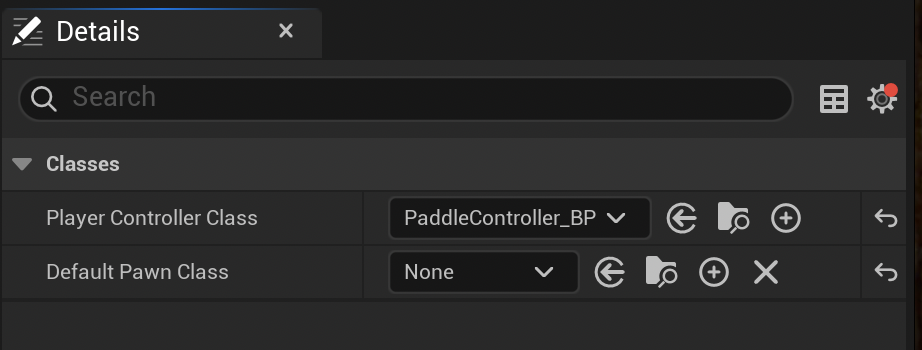

Blueprints/GameModeBase/Smashbrickers_gamemode

EventGraph

• UML - シーケンス図

• UML - シーケンス図

• UML - アクティビティ図

Components

Class Defauls - Details - Show Only Modified Properties

---

Blueprints/GameModeBase/Smashbrickers_gamemode_1P

EventGraph

• UML - シーケンス図

• UML - アクティビティ図

• UML - アクティビティ図

Components

Class Defauls - Details - Show Only Modified Properties

---

Blueprints/GameInstance/SoundGameInstance

Functions

• UML - アクティビティ図

---

Blueprints/BluePrintFunctionLibrary/UI_FunctionLibrary

Functions

• UML - アクティビティ図

---

Input/Input Action/Move_IA

Details

---

Input/Input Mapping Context/Smachbrickers_IMC

Details

---

Maps/level_1P

Item

EventGraph

• UML - アクティビティ図

---

Maps/level_2P

Item

EventGraph

• UML - アクティビティ図

---

Maps/mode_select_menu

EventGraph

• UML - アクティビティ図

---

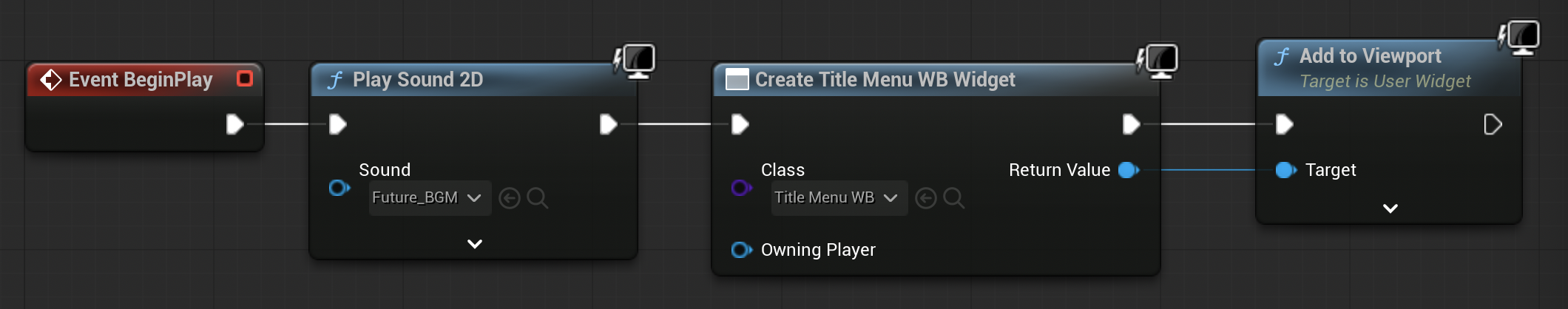

Maps/title_menu

EventGraph

• UML - アクティビティ図

---

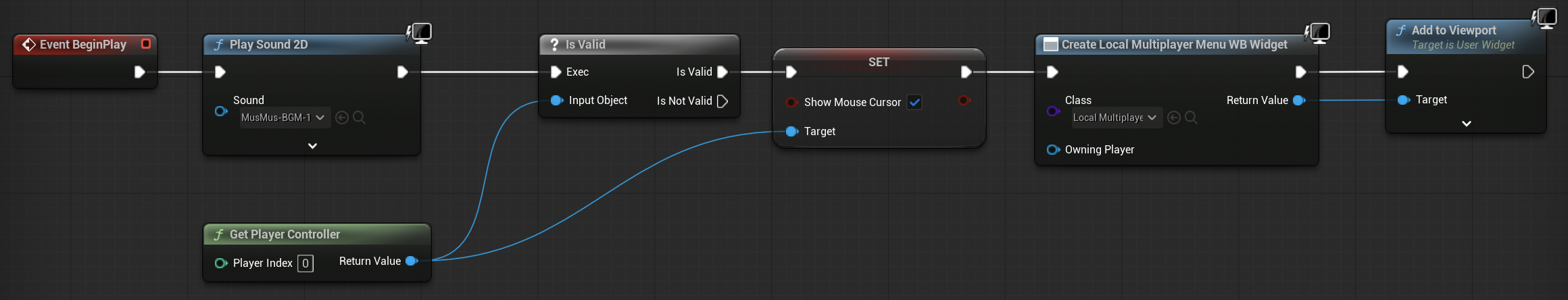

Maps/twoplayer_mode_menu

EventGraph

• UML - アクティビティ図

---

Materials/Material/Glow_Mat

Parameters

MaterialGraph

---

Materials/Material/Master_Mat

Parameters

MaterialGraph

---

Materials/Material/Unlit_Mat

Parameters

MaterialGraph

---

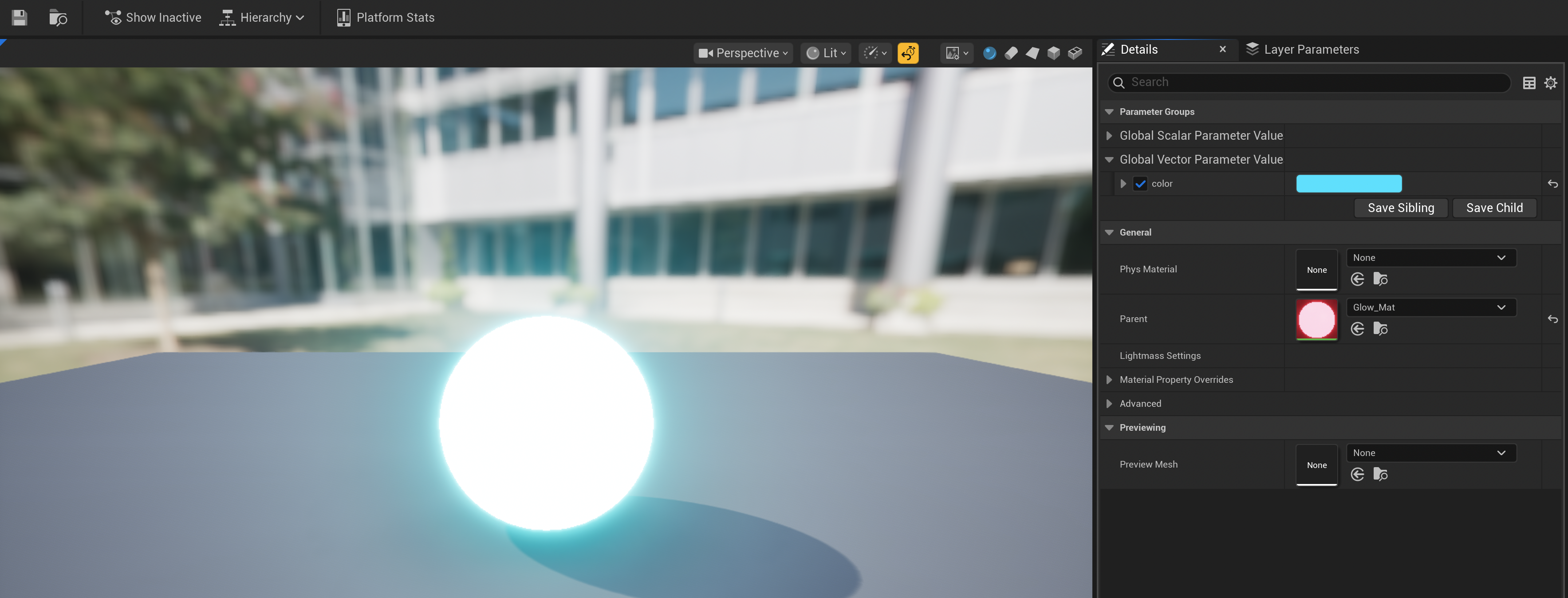

Materials/Material Instance Constant/Blueglowing_Mat

Details

---

Materials/Material Instance Constant/Green_Inst

Details

---

Materials/Material Instance Constant/Red_Inst

Details

---

Materials/Material Instance Constant/Yellow_Inst

Details

---

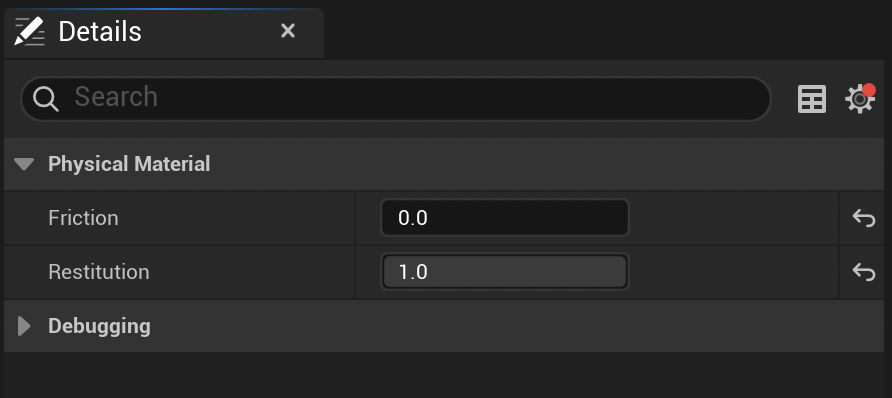

Materials/Physical Material/Bounce_Mat

Details
