画面設計書(UI/UX)

1. 画面遷移

• UML -ステートマシン図

2. 画面レイアウト

タイトルメニュー画面

• 構成要素

  • ゲームタイトルロゴ
  • プレイボタン
    • Playボタン押下でプレイモード選択画面へ遷移
  • 終了ボタン
    • Quitボタン押下でゲーム終了

• UXポイント

  • シンプルなレイアウト、主要ボタンは中央に大きく配置

---

プレイモード選択画面

• 構成要素

  • 1人プレイボタン
    • Single Play(1P)ボタン押下で1人プレイ画面へ遷移
  • 2人対戦ボタン
    • Local Versus(2P)ボタン押下で2人プレイメニュー画面へ遷移
  • タイトルメニューボタン
    • Title Menuボタン押下でタイトルメニュー画面へ遷移
  • 終了ボタン
    • Quitボタン押下でゲーム終了

• UXポイント

  • シンプルなレイアウト、主要ボタンは中央に大きく配置

---

1人プレイ画面

• 構成要素
  • キーボードの左右キーでパドルを移動
  • ボールがパドルの下に落ちると、一定時間経過後、画面中央からリスポーン
  • すべてのブロックを破壊するとゲーム終了
    • リトライ画面を表示

---

リトライ画面

• 構成要素
  • リトライボタン
    • Retryボタン押下でプレイモード選択画面へ遷移
  • 終了ボタン
    • Quitボタン押下でゲーム終了

---

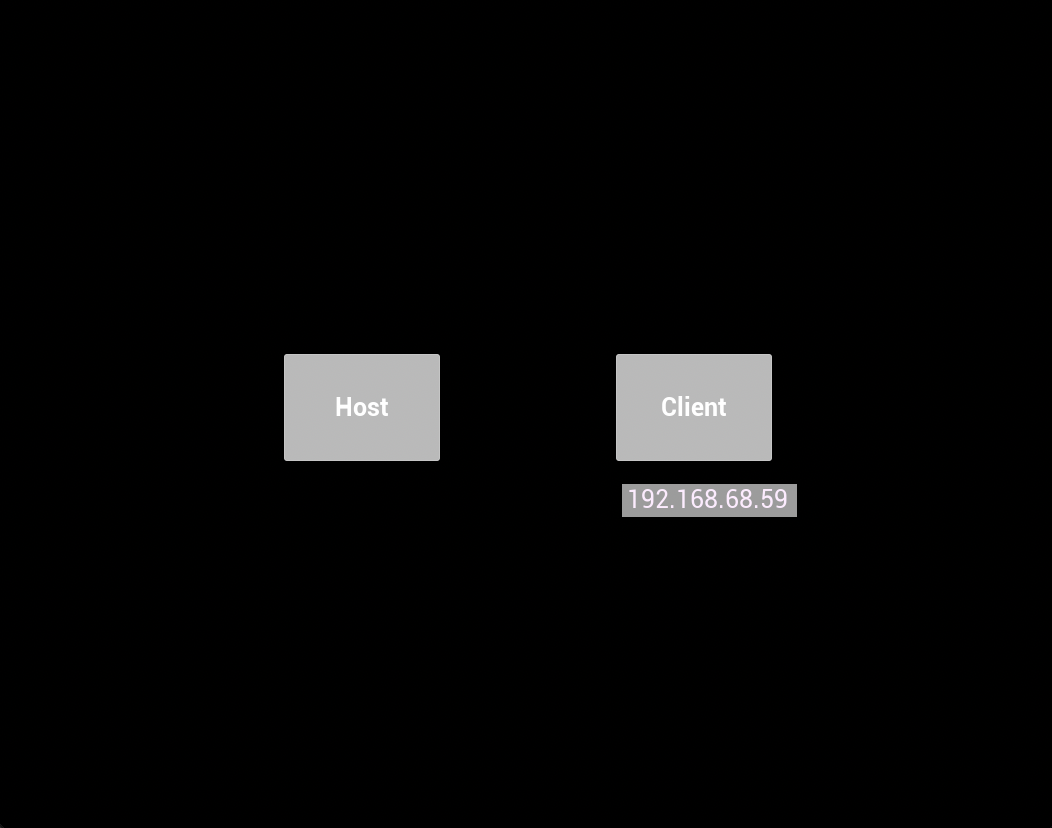

2人プレイメニュー画面

• 構成要素

  • ホストボタン
    • ホストとなるプレイヤーがHostボタンを押下し2人プレイ画面へ遷移
  • クライアントボタン
    • クライアントとなるプレイヤーがホストのIPアドレスを入力し、Clientボタンを押下し2人プレイ画面へ遷移
  • IPアドレス入力欄
    • クライアントがホストのIPアドレスをここに入力する

• UXポイント

  • リッスンサーバー方式でローカルオンライン対戦を実現する
  • Host、Clientの両ボタンが押されることでゲームが開始される

---

2人プレイ画面

• 構成要素
  • キーボードの左右キーでパドルを移動
  • ボールがパドルの下に落ちると、一定時間経過後、画面中央からリスポーン
  • すべてのブロックを先に破壊した方が勝者
    • リトライ画面を表示
